Säulenschuhe

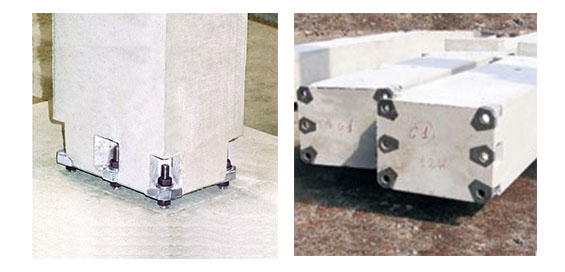

Chontan -Säulenschuhe, die von China geliefert werden, sind Geräte, mit denen vorgefertigte Betonsäulen auf schnelle und sichere Weise an Fundamente oder andere Spalten verbunden werden. Sie werden normalerweise in die Säulen gegossen, während Ankerschrauben in die Fundamente oder andere Strukturen eingebettet sind.
Anfrage absenden
Produktbeschreibung
Säulenschuhe können momentfreie steife Verbindungen liefern, die die Notwendigkeit von vorübergehender Verbreitung beseitigen und die Bauzeit verkürzen. Säulenschuhe können für verschiedene Arten von vorgefertigten Säulen verwendet werden, wie z. B. quadratische, rechteckige oder kreisförmige.

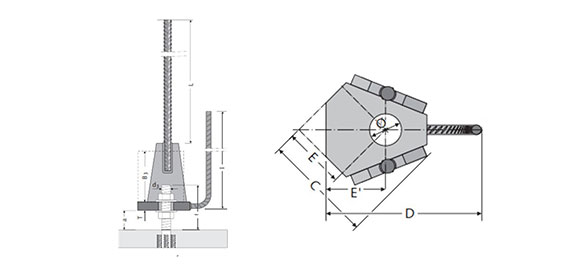

Spezifikationen
|
Code |
Dimension (mm) |
Konstruktionswert Zugspannung |
|||||||
|
B |
C |
D |
E |
Ø |
T |
a |
f |
KN |
|
|
JCS-16-640 |
80 |
87 |
135 |
50 |
27 |
15 |
50 |
105 |
61.7 |
|
JCS-20-830 |
90 |
95 |
142 |
50 |
30 |
20 |
50 |
115 |
96.3 |
|
JCS-24-905 |
100 |
106 |
150 |
50 |
35 |
25 |
50 |
130 |
138.7 |
|
JCS-30-1100 |
115 |
119 |
188 |
50 |
40 |
35 |
50 |
150 |
220.4 |
|
JCS-39-1450 |
145 |
157 |
245 |
60 |
55 |
45 |
50 |
165 |
383.4 |
|
JCSH-M30-1200 |
125 |
134 |
220 |
50 |
45 |
45 |
50 |
165 |
299 |
|
JCSH-M36-1650 |
155 |
157 |
245 |
60 |
55 |
50 |
55 |
165 |
436 |
|
JCSH-M39-1650 |
175 |
172 |
267 |
60 |
55 |
55 |
55 |
185 |
520 |
|
JCSH-M45-2070 |
175 |
207 |
317 |
60 |
65 |
60 |
65 |
195 |
696 |
|
JCSH-M52-2290 |
175 |
232 |
366 |
60 |
70 |
70 |
70 |
240 |
937 |
Anwendungsbereich:
·
·
·
Funktion
